Productkenmerken:

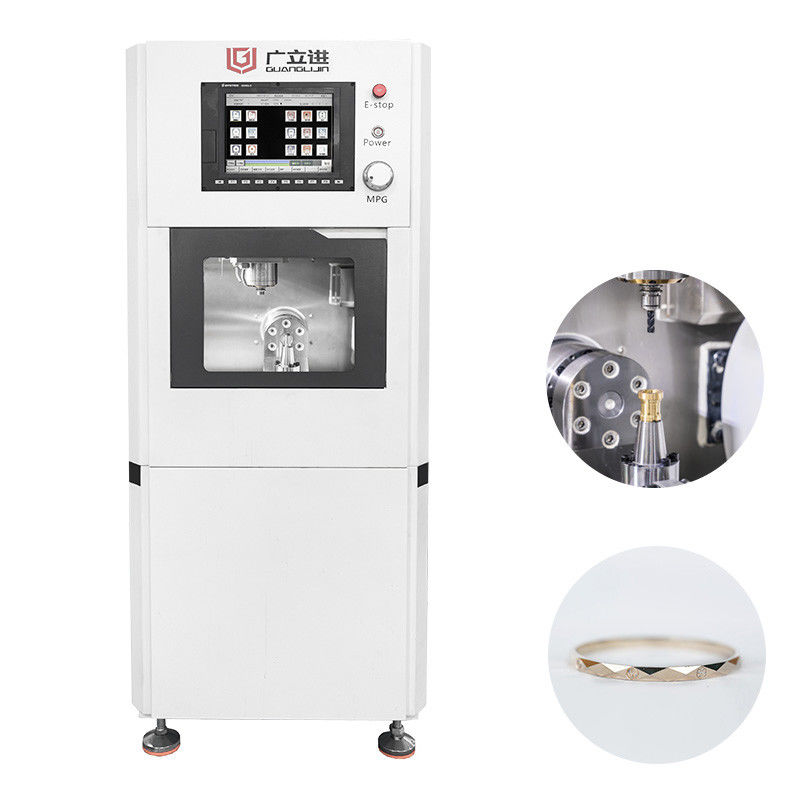

Deze hoogwaardige machine voor de vervaardiging van sieraden is ontworpen voor precisiebewerking van kleine, ingewikkelde onderdelen en biedt uitzonderlijke nauwkeurigheid, stabiliteit en efficiëntie.
Belangrijkste kenmerken
Industrie-specifiek ontwerp
Geoptimaliseerd voor de verwerking van edelmetalen met een materiaalgebruik van meer dan 99,95%
Ideaal voor precisiebewerking van goud, platina en andere edelmetalen
Uitstekende mechanische prestaties
Monolithische gietijzeren constructie zorgt voor trillingsdemping en langdurige nauwkeurigheid
4e/5e assen uitgerust met Japanse precisiereductoren (±0,003 mm positioneernauwkeurigheid)
Duitse Rexroth kogelomloopspindels en lineaire geleidingen voor superieure bewegingscontrole
Intelligent bewerkingssysteem
Lenake intelligent besturingssysteem
10,4" industriële touchscreen voor gebruiksvriendelijke bediening
Volledig gesloten servogestuurde gereedschapsmagazijn (12 stations) met 5-6 seconden gereedschapswisseling
Technische specificaties
Spindelsnelheid: 60.000 RPM (watergekoeld)
Positioneernauwkeurigheid: ±0,005 mm
Werkbereik: X-220 mm / Y-105 mm / Z-115 mm
Machine afmetingen: 620×740×1520 mm (B×D×H)
Toepassingen
Sieradenproductie (ringen, hangers, armbanden, enz.)
Precisiecomponenten in edelmetalen
Geschikt voor juwelierswerkplaatsen, productiecentra en high-end aanpassingswinkels
Opmerking: Werkt op 220V/50Hz voeding. Machinegewicht: 500 kg. Inclusief veiligheidsdeuren en automatisch smeersysteem.
Optionele configuraties beschikbaar voor specifieke bewerkingsvereisten.
Technische parameters:
| Nr. |
Item |
Details |
| 1 |
B-as reducer |
Alpha, Duitsland |
Nominaal koppel 44,6 Nm,
Direct max. koppel 156 Nm,
Nominale snelheid 43 rpm, max. snelheid 85 rpm |
| 2 |
C-as reducer |
Japan |
Nominaal koppel 6,4 Nm,
Direct max. koppel 22,3 Nm,
Nominale snelheid 300 rpm, max. snelheid 600 rpm |
| 3 |
Transmissiecomponenten |
Rexroth, Duitsland |
Herhaalbaarheid: +/-0,005 mm |
| 4 |
Bediening |
SYNTEC-systeem |
10,4'' touchscreen |
| 5 |
Servomotor |
|
400w/ 200w |
| 6 |
Spindel |
elektrisch |
2,5 kW, max. snelheid 60000 rpm
waterkoeling met flow-alarm |
| 7 |
Gereedschapsmagazijn |
servo-aandrijving |
Tot 12 gereedschappen |
| 8 |
Gereedschapshouder |
|
ISO 10 |
| 9 |
Spantang |
|
ER-11 |
| 10 |
Smering |
|
Timing automatische smering |
| 11 |
Werkvlakheid |
|
+/-0,005 mm |
| 12 |
X-as slag |
|
220 mm |
| 13 |
Y-as slag |
|
105 mm |
| 14 |
Z-as slag |
|
115 mm |
| 15 |
Gewicht |
|
0,5 ton |
| 16 |
Voordeur |
|
enkele draaideur |
| 17 |
Indeling (mm) |
hoofdgedeelte |
620 breedte * 740 diepte * 1520 hoogte |
| 18 |
Stroomvereisten |
|
220v/50hz |
相关文件:
安装说明
相关产品目录
Ondersteuning en diensten:
Technische ondersteuning
Installatie
Training
Onderhoud
Probleemoplossing
Software-upgrade
Verpakking en verzending:
Begassing houten kist over zee of door de lucht
FAQ:
V: Bent u een dealer of fabrikant?
A: Wij, Guanglijin, zijn een fabrikant van CAD/CAM CNC-machines met meer dan 20 jaar ervaring.
V: Waar komt u vandaan?
A: Wij komen uit Shenzhen China, een van de meest creatieve steden ter wereld.
V: Biedt u ondersteuning of service in het buitenland?
A: Ja, we hebben een team van technici dat naar het buitenland kan reizen om wereldwijde service en ondersteuning te bieden.
V: Wordt deze machine geleverd met een certificering?
A: Onze machines zijn CE-gecertificeerd.
