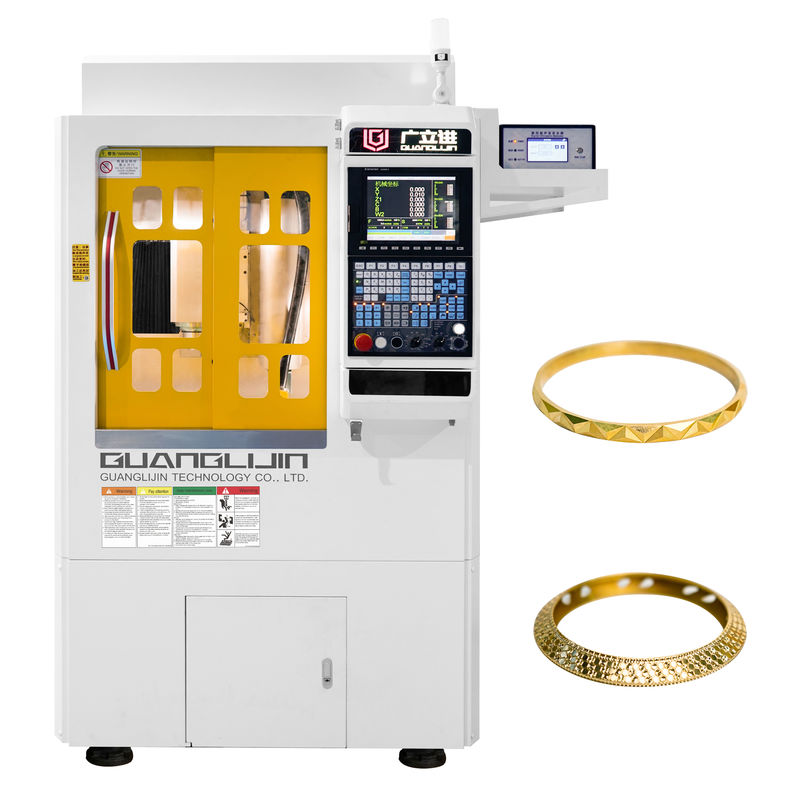

G11-550 Verticale en horizontale dubbele spil graveren en frezen batch compound machine
Productomschrijving:
High-End Sieraden Productiemachine
Ontworpen voor uitzonderlijk ingewikkeld en complex vakmanschap, beschikt deze premium sieradenproductiemachine over een high-speed, high-torque elektrische spil die bekend staat om zijn ultra-stabiele werking en uitzonderlijke precisie. Deze kerncomponent zorgt voor zowel robuuste kracht als micron-niveau nauwkeurigheid tijdens de verwerking.
De apparatuur ondersteunt 7-assige simultane beweging, geïntegreerd met een automatische gereedschapswisselaar met dubbele gereedschapsmagazijn en multi-hoek simultaan graveren/frezen mogelijkheden. Deze synergie maakt zeer flexibele, efficiënte en uitgebreide 3D-bewerking van geavanceerde structuren mogelijk, waardoor de ontwerpmogelijkheden aanzienlijk worden uitgebreid.
Aangedreven door Guanglijin Intelligent Programming Software, ontsluit het systeem grenzeloos potentieel voor artistieke expressie en technische innovatie in de sieradenproductie. Als het ultieme productieplatform voor degenen die topkwaliteit en baanbrekende ontwerpen nastreven, herdefinieert het de grenzen van precisie sieradenfabricage.
Technische parameters:
| Nr. |
Item |
Details |
| 1 |
B-as reductiemiddel |
Alpha, Duitsland |
Nominaal koppel 12.7N.m, momentane max. koppel 44.6N.m,
nominaal toerental 300 rpm, max. toerental 600 rpm |
| 2 |
C-as motor |
|
Snelheid 2500 rpm nominaal koppel 15N.m |
| 3 |
W-as reductiemiddel |
Alpha, Duitsland |
Nominaal koppel 88.9N.m, momentane max. koppel 312N.m,
nominaal toerental 43 rpm, max. toerental 85 rpm |
| 4 |
Z2-as |
Rexroth, Duitsland |
Herhaalbaarheid: +/-0.003mm |
| 5 |
8e as |
horizontale spil |
ISO10 gereedschapshouder |
| 6 |
9e as |
verticale spil |
ISO20 gereedschapshouder |
| 7 |
Transmissiecomponenten |
Rexroth, Duitsland |
Herhaalbaarheid: +/-0.005mm |
| 8 |
Bediening |
SYNTEC-systeem |
220MB-10.4 inch scherm bedieningskast,
max. verlenging 600mm in breedte aan de linkerkant |
| 9 |
Servomotor |
|
200w/400w/750w |
| 10 |
Verticale spil |
elektrisch |
3.7kw, max. snelheid 40000 rpm waterkoeling met flow-alarm |
| 11 |
Horizontale spil |
elektrisch |
2.5kw, max. snelheid 60000 rpm waterkoeling met flow-alarm |
| 12 |
Gereedschapsmagazijn |
servo-aandrijving |
10 gereedschappen voor verticale spil
7 gereedschappen voor horizontale spil |
| 13 |
Gereedschapshouder |
|
ISO 20 |
| 14 |
Spantang |
|
ER-16, ER-11 |
| 15 |
Smering |
|
Timing automatische olie |
| 16 |
Werking vlakheid |
|
+/-0.005mm |
| 17 |
X-as slag |
|
500mm |
| 18 |
Y-as slag |
|
130mm |
| 19 |
Z1-as slag |
|
190mm |
| 20 |
Z2-as slag |
|
140mm |
| 21 |
Gewicht van de behuizing |
|
2.0 ton |
| 22 |
Voordeur |
|
schuifdeur |
| 23 |
Indeling (mm) |
hoofdgedeelte |
1150 breedte*1130 diepte*2100 hoogte |
| 24 |
Stroomvereiste |
driefasig |
380v/50hz |
Ondersteuning en diensten:
Technische ondersteuning
Installatie
Training
Onderhoud
Probleemoplossing
Software-upgrade
Verpakking en verzending:
Begassing houten kist over zee of door de lucht
FAQ:
V: Wat is de merknaam van de sieradenmachine?
A: De merknaam van de sieradenmachine is guanglijin.
V: Wat is het modelnummer van de sieradenmachine?
A: Het modelnummer van de sieradenmachine is Verticale en horizontale dubbele spil graveren en frezen batch compound machine G11-550.
V: Wat is de plaats van herkomst van de sieradenmachine?
A: De sieradenmachine wordt vervaardigd in 101/F en 201/F, Gebouw 27, Lianchuang Science and Technology Park, 21 BulanRoad, Xialilang Village, Nanwan Street, Shenzhen.
