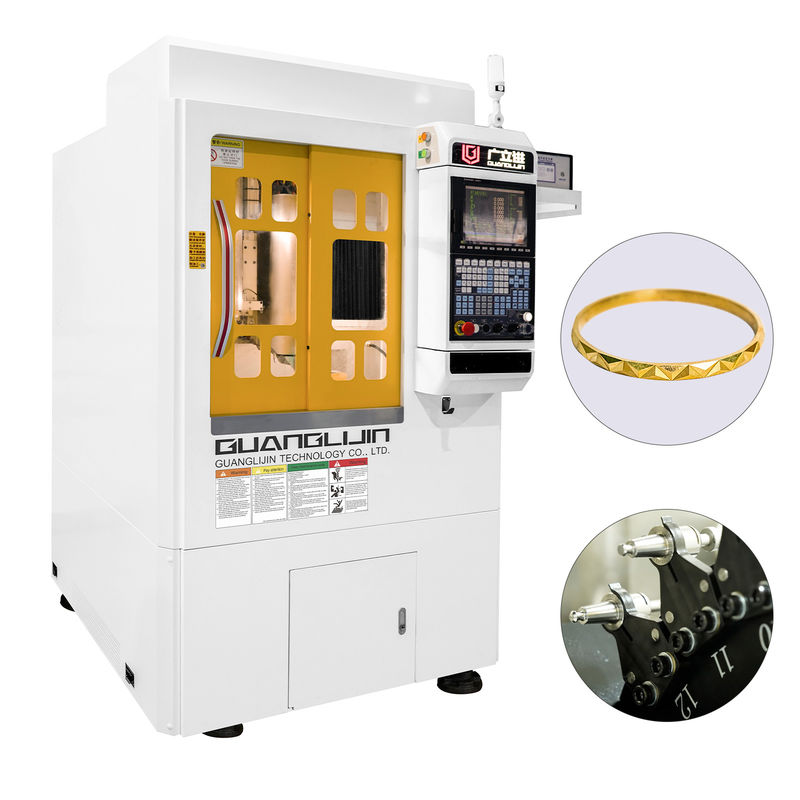

G11-550 Verticale en horizontale dubbele spil graveer- en freesmachine voor batchbewerking
Productomschrijving:
High-End Sieradenproductiemachine
Ontworpen voor uitzonderlijk ingewikkelde en complexe vakmanschap, beschikt deze premium sieradenproductiemachine over een snelle, hoogkoppel elektrische spil die bekend staat om zijn ultrastabiele werking en uitzonderlijke precisie. Dit kerncomponent zorgt voor zowel robuuste kracht als nauwkeurigheid op micronniveau tijdens de verwerking.
De apparatuur ondersteunt 7-assige simultane beweging, geïntegreerd met een automatische gereedschapswisselaar met dubbele gereedschapsmagazijn en multi-hoek simultane graveer-/freesmogelijkheden. Deze synergie maakt zeer flexibele, efficiënte en uitgebreide 3D-bewerking van geavanceerde structuren mogelijk, waardoor de ontwerpmogelijkheden aanzienlijk worden uitgebreid.
Aangedreven door Guanglijin Intelligente Programmeersoftware, ontsluit het systeem grenzeloze mogelijkheden voor artistieke expressie en technische innovatie in de sieradenproductie. Als het ultieme productieplatform voor degenen die streven naar topkwaliteit en baanbrekende ontwerpen, herdefinieert het de grenzen van precisie sieradenfabricage.
Technische parameters:
| Nr. |
Item |
Details |
| 1 |
B-as reducer |
Alpha, Duitsland |
Nominaal koppel 12.7N.m, direct max. koppel 44.6N.m,
nominaal toerental 300 tpm, max. toerental 600 tpm |
| 2 |
C-as motor |
|
Snelheid 2500 tpm nominaal koppel 15N.m |
| 3 |
W-as reducer |
Alpha, Duitsland |
Nominaal koppel 88.9N.m, direct max. koppel 312N.m,
nominaal toerental 43 tpm, max. toerental 85 tpm |
| 4 |
Z2-as |
Rexroth, Duitsland |
Herhaalbaarheid: +/-0.003mm |
| 5 |
8e as |
horizontale spil |
ISO10 gereedschapshouder |
| 6 |
9e as |
verticale spil |
ISO20 gereedschapshouder |
| 7 |
Transmissiecomponenten |
Rexroth, Duitsland |
Herhaalbaarheid: +/-0.005mm |
| 8 |
Bediening |
SYNTEC-systeem |
220MB-10.4 inch scherm bedieningskast,
max. verlenging 600mm in breedte aan de linkerkant |
| 9 |
Servomotor |
|
200w/400w/750w |
| 10 |
Verticale spil |
elektrisch |
3.7kw, max. toerental 40000 tpm waterkoeling met flow-alarm |
| 11 |
Horizontale spil |
elektrisch |
2.5kw, max. toerental 60000 tpm waterkoeling met flow-alarm |
| 12 |
Gereedschapsmagazijn |
servo-aandrijving |
10 gereedschappen voor verticale spil
7 gereedschappen voor horizontale spil |
| 13 |
Gereedschapshouder |
|
ISO 20 |
| 14 |
Spantang |
|
ER-16, ER-11 |
| 15 |
Smering |
|
Timing automatische smering |
| 16 |
Werkoppervlakte vlakheid |
|
+/-0.005mm |
| 17 |
X-as slag |
|
500mm |
| 18 |
Y-as slag |
|
130mm |
| 19 |
Z1-as slag |
|
190mm |
| 20 |
Z2-as slag |
|
140mm |
| 21 |
Gewicht |
|
2.0 ton |
| 22 |
Voordeur |
|
schuifdeur |
| 23 |
Indeling (mm) |
hoofdgedeelte |
1150 breedte*1130 diepte*2100 hoogte |
| 24 |
Stroomvereiste |
driefasig |
380v/50hz |
Ondersteuning en diensten:
Technische ondersteuning
Installatie
Training
Onderhoud
Probleemoplossing
Software-upgrade
Verpakking en verzending:
Fumigatie houten kist over zee of door de lucht
FAQ:
V: Bent u een dealer of fabrikant?
A: Wij, Guanglijin, zijn een fabrikant van CAD/CAM CNC-machines met meer dan 20 jaar ervaring.
V: Waar komt u vandaan?
A: Wij komen uit Shenzhen China, een van de meest creatieve steden ter wereld.
V: Biedt u ondersteuning of service in het buitenland?
A: Ja, we hebben een techniekteam dat naar het buitenland kan reizen om wereldwijde service en ondersteuning te bieden.
V: Wordt deze machine geleverd met een certificering?
A: Onze machines zijn CE-gecertificeerd.
