Productkenmerken:

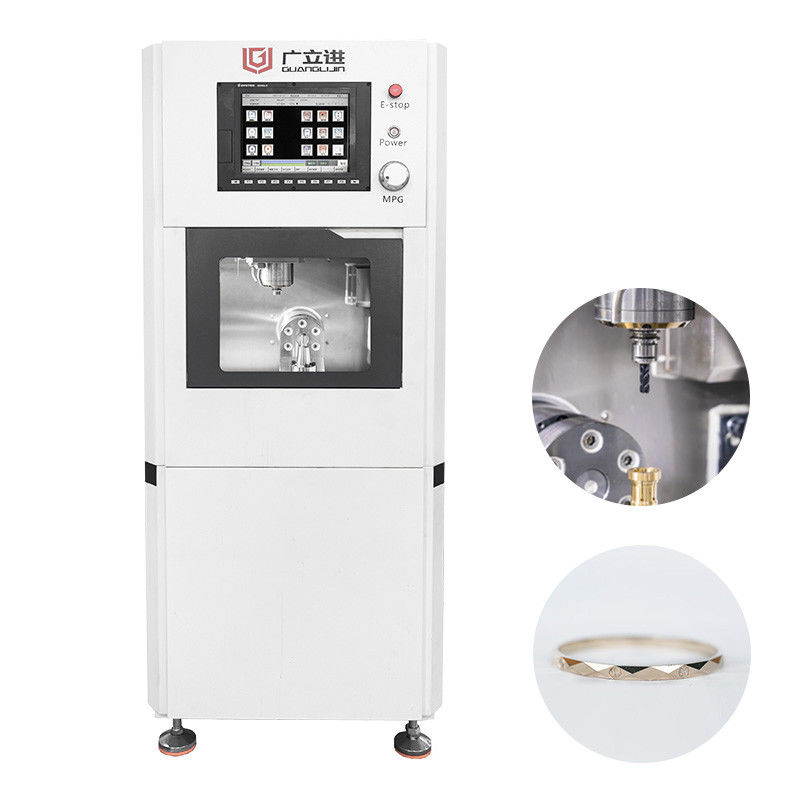

Deze high-performance juweliersmachine is ontworpen voor het nauwkeurig bewerken van kleine, ingewikkelde onderdelen en biedt uitzonderlijke nauwkeurigheid, stabiliteit en efficiëntie.
Belangrijkste kenmerken
Industrie-specifiek ontwerp
Geoptimaliseerd voor de verwerking van edele metalen met een materiaalbenutting van meer dan 99,95%
Ideaal voor de precisiebewerking van goud, platina en andere edelmetaal
Uitstekende mechanische prestaties
Monolithische gietijzeren constructie zorgt voor trillingsdemping en langdurige nauwkeurigheid
4e/5e assen voorzien van Japanse precisieverminderingsapparaten (positiegenauigheid ± 0,003 mm)
Duitse Rexroth-kogelschroeven en lineaire leidingen voor een superieure bewegingsregeling
Intelligent bewerkingssysteem
Intelligent besturingssysteem Lenake
10.4 industrieel touchscreen voor een gebruiksvriendelijke bediening
Volledig afgesloten servo-aangedreven gereedschapsmagazin (12 stations) met 5-6 seconden gereedschapswisseling
Technische specificaties
Spindel snelheid: 60.000 RPM (watergekoeld)
PositioneringsnauwkeurigheidVoor de afmeting van de afmeting van de banden:
WerkreizenX-220mm / Y-105mm / Z-115mm
Afmetingen van de machine: 620×740×1520 mm (W×D×H)
Toepassingen
Vervaardiging van sieraden (ringen, hangers, armbanden, enz.)
Precisiecomponenten voor edelmetaal
Geschikt voor juwelierswerkshops, productiecentra en high-end aanpassingswinkels
Notitie: werkt op 220V/50Hz stroomtoevoer.
Optioneel beschikbare configuraties voor specifieke verwerkingsvereisten.
Technische parameters:
| - Nee, dat is niet waar. |
Posten |
Detail |
| 1 |
Verminder van de B-as |
Alpha, Duitsland |
Nominaal koppel 44,6 n.m.,
Instantane max. koppel 156 n.m.,
Nominale snelheid 43 t/min, maximale snelheid 85 t/min |
| 2 |
Verminder van de C-as |
Japan |
Nominaal koppel 6,4 n.m.,
Instantane max. koppel 22,3 n.m.,
Nominale toerental 300 t/min, maximale toerental 600 t/min |
| 3 |
Transmissiecomponenten |
Rexroth, Duitsland |
Herhaalbaarheid: +/- 0,005 mm |
| 4 |
Operatie |
SYNTEC-systeem |
10.4' touchscreen |
| 5 |
Servomotor |
|
400w/ 200w |
| 6 |
Spindel |
elektrisch |
2.5kw, max. snelheid 60000 tpm
waterkoeling met stroomalarm |
| 7 |
Gereedschapsmagazin |
Servo-aandrijving |
tot 12 gereedschappen |
| 8 |
Werktuighouder |
|
ISO 10 |
| 9 |
Collet chuck |
|
ER-11 |
| 10 |
Glijmiddel |
|
Automatische olielijst met timing |
| 11 |
Werkvlakte |
|
+/- 0,005 mm |
| 12 |
X-asstraling |
|
220 mm |
| 13 |
Y-asstraling |
|
105 mm |
| 14 |
Z-asstraling |
|
115 mm |
| 15 |
Lichaamsgewicht |
|
0.5 ton |
| 16 |
Voordeur |
|
enkelvoudige schommeldeur |
| 17 |
Inrichting (mm) |
hoofdstuk |
620 breedte*740 diepte*1520 hoogte |
| 18 |
Energiebehoefte |
|
220v/50hz |
|
Ondersteuning en diensten:
Technische ondersteuning
Installatie
Opleiding
Onderhoud
Probleemoplossing
Software-upgrade
Verpakking en verzending:
Fumigatie van houten koffers over zee of door de lucht
Vragen:
V: Bent u dealer of fabrikant?
A: Wij, Guanglijin, zijn een fabrikant van CAD/CAM CNC machines met meer dan 20 jaar ervaring.
V: Waar kom je vandaan?
A: We komen uit Shenzhen China, een van de meest creatieve steden ter wereld.
V: Biedt u ondersteuning of diensten in het buitenland?
A: Ja, we hebben een technisch team dat naar het buitenland kan reizen om wereldwijde service en ondersteuning te verlenen.
V: Komt deze machine met een certificaat?
A: Onze machines zijn CE-gecertificeerd.
