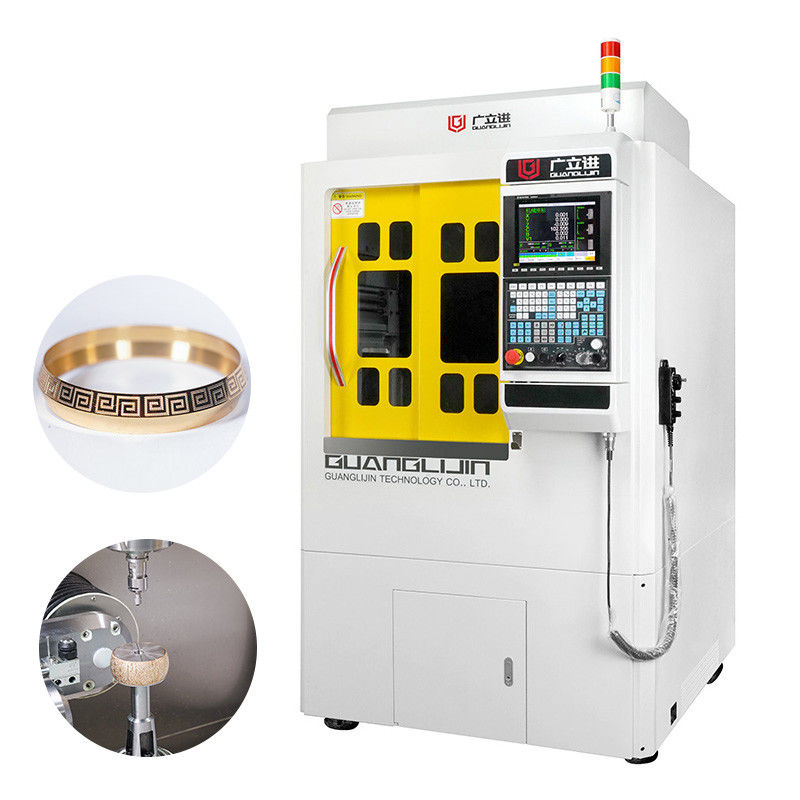

Volledig automatisch gereedschapssysteem (Core Breakthrough)
"Smart Tool Magazine maakt het mogelijk om te schakelen, complexe processen ononderbroken te voltooien"
→ Automatisch schakelen tussen graveringsgereedschappen, freesmachines, boorstukken en polijstkoppen op hetzelfde werkstuk.graveren van patronen, het snijden van slotjes, microbooringen en het afwerken van gebogen oppervlakken. Verhoogt de productie-efficiëntie van ingewikkelde sieraden drastisch (bijv. met diamanten ingestelde ringkoppen, filigrane hangers).
7-assige hypervrijheidsbewerking (revolutionaire structuur)
"360° doodhoekvrije precieze gravure, herdefiniëring van ontwerpgrenzen"*
→ Uitvoert moeiteloosdiepreliefsnijwerk(bijv. inscripties op de binnenkant van een armband) enextreme hoekinstellingsposities(bijv. onregelmatige edelstenen omlijsters) niet haalbaar met traditionele 5-assige machines.
→ Optimaliseert gereedschapspaden om botsingen te voorkomen en verbetert de nauwkeurigheid vanultrafijne texturen(bijv. haarlijnpatronen, verenmotieven).
Simultane multihoekgravering en -frees met 6 assen (hoge precisievorming)
"Gravure op het oppervlak met contouren, met details op millimeter schaal"
→ Verwezenlijkingenconsistent, nauwkeurig gegraveerdop complexe gebogen oppervlakken (bv. boogvormige ringbanden, golvende ketenverbindingen), waardoor de platte projectievervorming wordt geëlimineerd.
→ Ondersteuntfreeswerk op microniveauvoor het nauwkeurig maken van wasmodellen, metalen inrichtingen en verborgen sluiten.
Intelligente productie gesloten kringloop (efficiëntieverhoging en kostenreductie)
→ Optimalisatie van het 7-assige pad vermindert de ijdelgang, waardoor detarieven voor schroot van edelmetaal.
→ Automatische gereedschapswisseling + batch synchronisatie snijdtenergieverbruik per eenheid, waardoor 24 uur continu productie mogelijk is.
Technische parameters:
| - Nee, dat is niet waar. |
Posten |
Detail |
| 1 |
met een vermogen van niet meer dan 50 W |
Alpha, Duitsland |
Nominaal koppel 88.9 n.m.,
Instantane max. koppel 312 n.m.,
Nominale snelheid 43 t/min, maximale snelheid 85 t/min |
| 2 |
Verminder van de B-as |
Alpha, Duitsland |
Nominaal koppel 44,6 n.m.,
Instantane max. koppel 156 n.m.,
Nominale snelheid 43 t/min, maximale snelheid 85 t/min |
| 3 |
Verminder van de C-as |
Japan |
met een vermogen van niet meer dan 50 W,
Instantane max. koppel 44,6 nm,
Nominale toerental 300 t/min, maximale toerental 600 t/min |
| 4 |
Transmissiecomponenten |
Rexroth, Duitsland |
Herhaalbaarheid: +/- 0,005 mm |
| 5 |
Operatie |
SYNTEC-systeem |
220MA-10,4 inch scherm bedieningsdoos |
| 6 |
Servomotor |
|
200w/400w/750w |
| 7 |
Spindel |
elektrisch |
3.7kw, max. snelheid 45000 tpm
waterkoeling met stroomalarm |
| 8 |
Gereedschapsmagazin |
Servo-aandrijving |
Tot 22 gereedschappen |
| 9 |
Werktuighouder |
|
HSK E25 |
| 10 |
Collet chuck |
|
ER-16 |
| 11 |
Glijmiddel |
|
Automatische olielijst met timing |
| 12 |
Werkvlakte |
|
+/- 0,005 mm |
| 13 |
X-asstraling |
|
500 mm |
| 14 |
Y-asstraling |
|
160 mm |
| 15 |
Z-asstraling |
|
200 mm |
| 16 |
Lichaamsgewicht |
|
1.8 ton |
| 17 |
Voordeur |
|
schuifdeur |
| 18 |
Inrichting (mm) |
hoofdstuk |
1060 breedte*1300 diepte*2100 hoogte |
| 19 |
Energiebehoefte |
driefasig |
380v/50hz |
|
Ondersteuning en diensten:
Technische ondersteuning
Installatie
Opleiding
Onderhoud
Probleemoplossing
Software-upgrade
Verpakking en verzending:
Fumigatie van houten koffers over zee of door de lucht
Vragen:
V: Bent u dealer of fabrikant?
A: Wij, Guanglijin, zijn een fabrikant van CAD/CAM CNC machines met meer dan 20 jaar ervaring.
V: Waar kom je vandaan?
A: We komen uit Shenzhen China, een van de meest creatieve steden ter wereld.
V: Biedt u ondersteuning of diensten in het buitenland?
A: Ja, we hebben een technisch team dat naar het buitenland kan reizen om wereldwijde service en ondersteuning te verlenen.
V: Komt deze machine met een certificaat?
A: Onze machines zijn CE-gecertificeerd.
