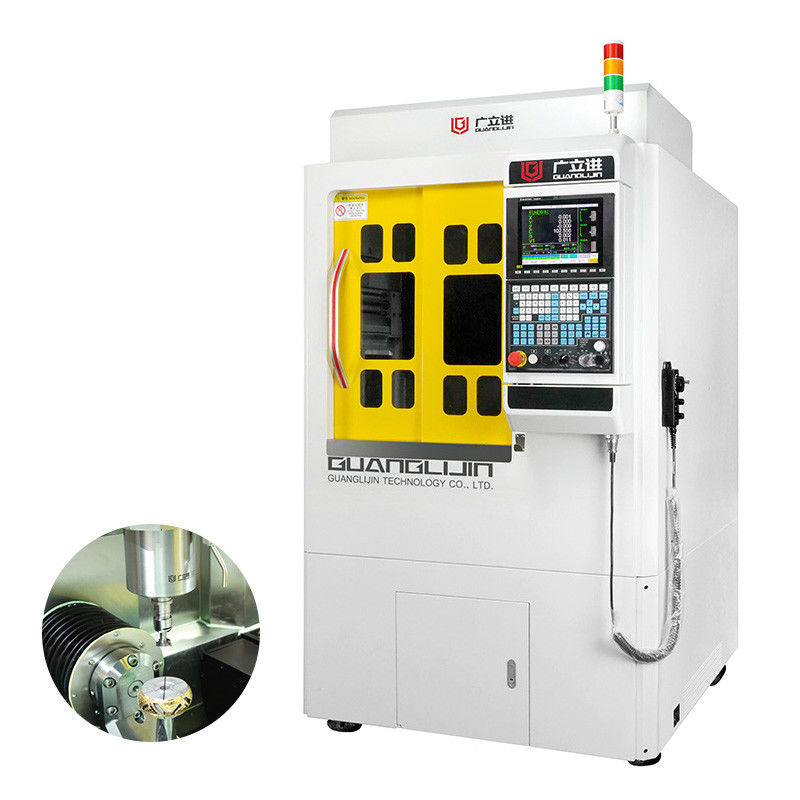

Op maat gemaakte ringen (heren/dames), armbanden, koppelringen graveren & andere CNC-producten
Precisie vakmanschap op micronniveau
► 0,01 mm Ultra-Fijn Graveren: Initialen, liefdescodes, vingerafdrukmotieven—zo fijn als een haar.
► 3D Relief Technologie: Levensechte portretten, sterrenbeelden, koppelsymbolen—sieraden verheffen tot verzamelwaardige kunst.
Eén machine, alle scenario's
► 360° Gebogen Oppervlak Graveren: Tekst aan de binnenkant van de ring zonder de rondingen te beschadigen; naadloze armbandpatronen.
► Hardcore Materiaal Meesterschap: Goud/zilver/platina/titanium staal—gereedschap wisselt direct; perfecte hanger uitsparingen.
Industriële Kracht, Ambachtelijk Precisie
► 20.000 RPM Spiegel Polijsten: Krachtige spindel + slimme koeling—elimineert nabewerking.
► Volledige Automatisering: Automatische gereedschapswisseling → intelligent graveren → precisie afwerking—99,9% opbrengst.
Waarom Juweliers voor Ons Kiezen?
BESPAAR
▸ 1 machine = Graveermachine + Polijstmachine + Snijmachine (↓60% arbeidskosten)
SNEL
▸ Dubbele koppelringen tegelijkertijd gegraveerd—200% efficiëntieverhoging
STABIEL
▸ 24/7 continue productie—nauwkeurigheidsafwijking <0,005 mm
Technische Parameters:
| Nr. |
Item |
Details |
| 1 |
B-as reducer |
Alpha, Duitsland |
Nominaal koppel 88,9 Nm,
Direct max. koppel 312 Nm,
Nominale snelheid 43 rpm, max. snelheid 85 rpm |
| 2 |
C-as motor |
snelheid 2500 rpm |
nominaal koppel 15 Nm |
| 3 |
W-as reducer |
Alpha, Duitsland |
Nominaal koppel 88,9 Nm,
Direct max. koppel 312 Nm,
Nominale snelheid 43 rpm, max. snelheid 85 rpm |
| 4 |
Z2-as |
Rexroth, Duitsland |
Herhaalbaarheid: +/-0,005 mm |
| 5 |
8e as |
horizontale spindel |
ISO10 gereedschapshouder |
| 6 |
9e as |
verticale spindel |
HSK E32 gereedschapshouder |
| 7 |
Transmissie componenten |
Rexroth, Duitsland |
Herhaalbaarheid: +/-0,005 mm |
| 8 |
Bediening |
SYNTEC systeem |
220MA-10,4 inch scherm bedieningskast,
max. verlenging 600 mm in breedte aan de linkerkant |
| 9 |
Servomotor |
|
400w/750w |
| 10 |
Verticale spindel |
elektrisch |
3,7 kW, max. snelheid 40000 rpm
waterkoeling met flow-alarm |
| 11 |
Horizontale spindel |
elektrisch |
2,5 kW, max. snelheid 60000 rpm
waterkoeling met flow-alarm |
| 12 |
Gereedschapsmagazijn |
servo-aandrijving |
20 gereedschappen voor verticale spindel (16 graveren + 4 draaien),
12 gereedschappen voor horizontale spindel |
| 13 |
Gereedschapshouder |
|
ISO20 |
| 14 |
Spantang |
|
ER-16, ER-11 |
| 15 |
Smering |
|
Tijdgestuurde automatische smering |
| 16 |
Werking vlakheid |
|
+/-0,005 mm |
| 17 |
X-as slag |
|
500 mm |
| 18 |
Y-as slag |
|
130 mm |
| 19 |
Z1-as slag |
|
190 mm |
| 20 |
Z2-as slag |
|
140 mm |
| 21 |
Gewicht van de behuizing |
|
2,0 ton |
| 22 |
Voordeur |
|
schuifdeur |
| 23 |
Indeling (mm) |
hoofdgedeelte |
1150 breedte*1130 diepte*2100 hoogte |
| 24 |
Stroomvereisten |
driefasig |
380v/50hz |
Ondersteuning en Services:
Technische ondersteuning
Installatie
Training
Onderhoud
Probleemoplossing
Software-upgrade
Verpakking en Verzending:
Fumigatie houten kist over zee of door de lucht
FAQ:
V: Bent u een dealer of fabrikant?
A: Wij, Guanglijin, zijn een fabrikant van CAD/CAM CNC-machines met meer dan 20 jaar ervaring.
Q: Waar komt u vandaan?
A: Wij komen uit Shenzhen China, een van de meest creatieve steden ter wereld.
Q: Biedt u ondersteuning of service in het buitenland?
A: Ja, we hebben een technisch team dat naar het buitenland kan reizen om wereldwijde service en ondersteuning te bieden.
Q: Wordt deze machine geleverd met een certificering?
A: Onze machines zijn CE-gecertificeerd.
